 PŘÍSTROJE PRO MĚŘENÍ GEOMETRIE KOL
|
|
 |

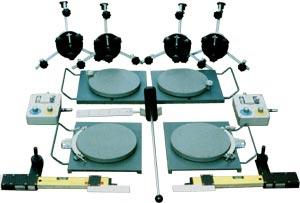

Motex 7610 |
|
|
Optický přístroj pro měření kompletní geometrie kol osobních a dodávkových
automobilů. U konstrukce tohoto zařízení byla uplatněna kombinace laserové
projekce s přesnou vychylovací soustavou, která je libelová.
Měření lze
provádět na podlaze (nad jámou) i na zvedáku.
Na přední nápravě se
měří/seřizuje sbíhavost (rozbíhavost), dělená sbíhavost, úhel odklonu kola,
úhel záklonu a příklonu osy rejdového čepu a diferenční úhel rejdu kol.
Na
zadní nápravě sbíhavost (rozbíhavost), dělená sbíhavost, vychýlení nápravy
nebo polonápravy, úhel odklonu kola.
Dále se měří vzájemné postavení obou
náprav.
Parametry:
kola s disky 12" - 17" , přesnost +/-0,5 mm (sbíhavost), +/-10´ (odklon,
záklon a příklon), +/-20´ (diferenční úhel rejdu kol).
|
 |
|
|

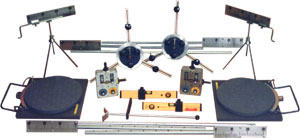

Motex 7640 / 7641 |
 |
|
Optický přístroj pro měření kompletní geometrie kol nákladních
automobilů a autobusů. U konstrukce tohoto zařízení byla uplatněna kombinace laserové
projekce s přesnou vychylovací soustavou, která je libelová.
Měření lze
provádět na podlaze (nad jámou) i na zvedáku.
Na přední nápravě se
měří/seřizuje sbíhavost (rozbíhavost), úhel odklonu kola,
úhel záklonu a příklonu osy rejdového čepu a diferenční úhel rejdu kol.
Na
zadní nápravě sbíhavost (rozbíhavost), vychýlení nápravy
nebo polonápravy, úhel odklonu kola.
Dále se měří vzájemné postavení obou
náprav.
Provedení Motex 7640 je určeno pro vozidla s 1 řízenou nápravou, Motex 7641
pro vozidla se 2 řízenými nápravami.
Parametry:
kola s disky 16" - 24" , přesnost +/-0,5 mm (sbíhavost), +/-10´
(odklon, záklon a příklon), +/-20´ (diferenční úhel rejdu kol).
|
|
|
|
|
